A-ABSFシリーズ |ハイトルクエルボオイルフリーエアレンチ

▲   仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。

1. トルクシース

作業者による誤ったトルク調整を防止するため、トルク値を標準値に設定する安全設計となっております。同時に、空圧ツールを操作する場合、トルクシースの特殊な構造は必要な設計です。安全性を考慮し、ツールの損傷による衝撃を避けるため、この取扱説明書に従ってツールを操作してください。また、次の事項に特に注意してください。 トルク シースの保護なしでこの空気圧ツールを操作することは禁止されています。

2.エアインテークナット

メインエア圧源および日常メンテナンス用の給油口には、各種仕様（PT19、NPT18、PS19）に対応できる純正1/4'管継手をご使用ください。組立前に配管内に異物が無いようご注意ください。 ★管継手の凹凸があると部品の破損（滑り歯）や空気入口ナットの締め過ぎによるエア漏れの原因となりますので、純正以外の管継手は使用しないでください。など

3. レンチ

複合材料設計には鉄シートが含まれており、耐熱プラスチックで覆われています。レンチを押すとすぐに空気圧ツールが始動します。設定したトルクで締結具がロックされると、エアツールは直ちに動きを停止します。このときレンチを放すとリセットされます。

4. 正逆スイッチ

この正逆スイッチの便利な設計により、オペレーターはこの設計を通じてモーターの回転方向を素早く調整および変更できます。

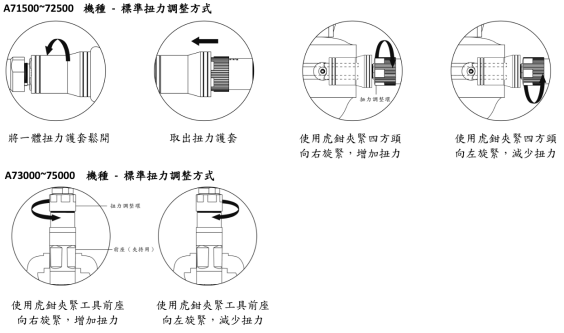

5. トルク方法の調整

大（きつめ）、小（緩め）のトルク調整が簡単に行えます。トルク調整リングを右に回すとトルクが増加し、大きくなります。調整リングを左に回すと緩むとトルクが減少し小さくなります。

[工具のトルクが大きいため、安全上の理由から工具を万力でクランプしてください。警告: 不適切な操作はツールに損傷を与える可能性があります。 】

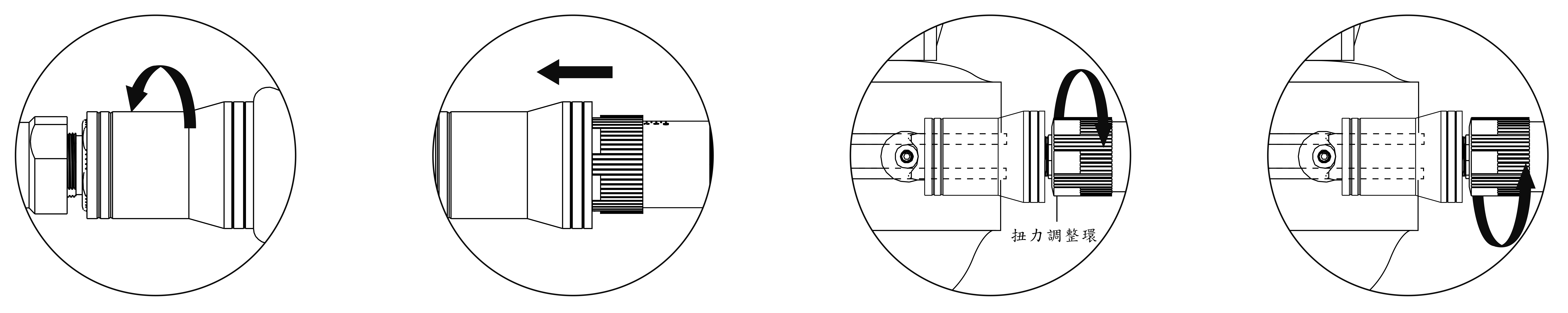

6. A71500～72500ABSFモデル - 標準トルク調整方法

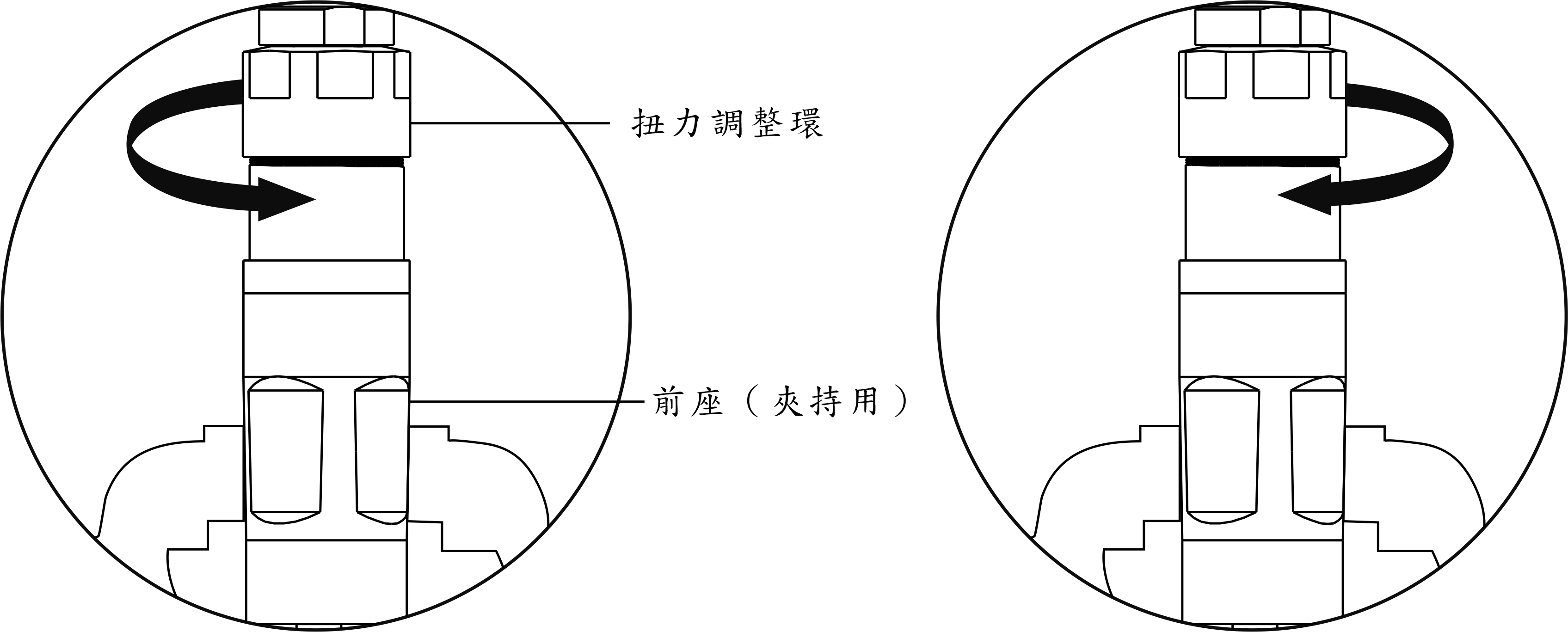

7.  A73000～75000ABSFモデル - 標準トルク調整方法

• Q1: ツールの推奨操作トルクはどれくらいですか?適切なモデルを選択するにはどうすればよいですか?

  A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。例えば、この工具の最大トルクが40N・mの場合、実使用トルクは30N・m以内に管理されることを推奨します。

  例: お客様の実作業要件が 40N・m の場合、工具が安全範囲内で安定して動作し、寿命を延ばすために、A74000ABSF や A74500ABSF などの高トルクモデルにアップグレードすることをお勧めします。




• Q2：高トルクオイルフリーシリーズのトルク調整はどうすればいいですか？

  A：トルクは大きい（きつい）、小さい（緩め）のどちらでも調整しやすいです。トルク調整リングを右に回すとトルクが増加します。調整リングを左に回すと緩むとトルクが減少し小さくなります。

  [工具のトルクが大きいため、安全上の理由から工具を万力でクランプしてください。警告: 不適切な操作はツールに損傷を与える可能性があります。 】






• Q3：ハイトルクエルボセットの分解、組立はどのようにすればよいですか？

  A: 空気圧ツールの分解チュートリアル | を参照してください。ハイトルクエルボセットの分解と組立の完全な説明ビデオ。




• Q4: オイルフリーの空気圧ツールには追加の機器が必要ですか?

  A: はい、オイルフリーの空気圧ツールは、湿気を効果的にろ過し、ツールの内部機構の損傷を避けるために、エアドライヤと併用する必要があります。
