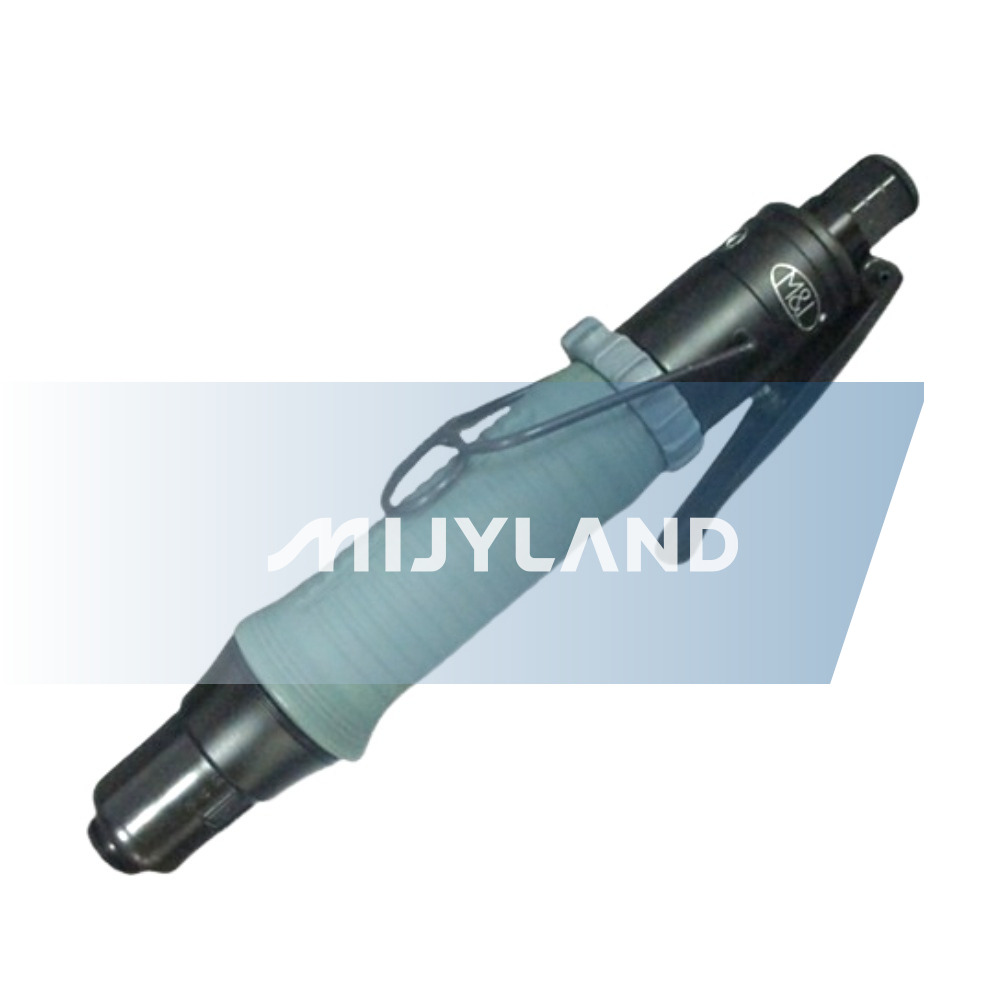

A10LB、A20LB、A30LB、A35LB、A38LB、A40LB、A45LB、A48LB、A50LB、A55LB、A60LB、A65LB、A68LB
組立ラインツール
レンチドライバータイプ
85～600, 600～1400, 1400～2200
0.2～100, 100～400
| SKU: | |
|---|---|
| 可用性ステータス: | |
| 数量： | |
トルク保持システムによる素早い調整、または保持リングを使用しないオプションも可能です。
特許取得済みのモーターは 30% 高い馬力、低騒音、低振動を実現します。
最大±3%の精度を備えた千鳥状トラッククラッチ。
外部から調整可能なトルク設計により、片手で簡単かつ便利に操作できます。
トルク保持システムによる素早い調整、または保持リングを使用しないオプションも可能です。
特許取得済みのモーターは 30% 高い馬力、低騒音、低振動を実現します。
最大±3%の精度を備えた千鳥状トラッククラッチ。
外部から調整可能なトルク設計により、片手で簡単かつ便利に操作できます。
モデル | スピード | 重さ | 長さ | 直径 | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |
機械歯 | セルフタッピング | ||||||||||
回転数 | g | mm | mm | kg/cm2 | mm | m3/分 | kgf-cm | % | |||
A10LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
A20LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
A30LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
A35LB | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
A38LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2～M4.8 | M1.7～M3.8 |
A40LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
A45LB | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
A48LB | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
A50LB | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
A55LB | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
A60LB | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
A65LB | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
A68LB | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
モデル | スピード | 重さ | 長さ | 直径 | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |
機械歯 | セルフタッピング | ||||||||||
回転数 | g | mm | mm | kg/cm2 | mm | m3/分 | kgf-cm | % | |||
A10LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
A20LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
A30LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
A35LB | 2200 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
A38LB | 1800 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.2～M4.8 | M1.7～M3.8 |
A40LB | 1000 | 520 | 210 | 29 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
A45LB | 800 | 520 | 210 | 29 | 6.0 | 6.35 | 0.28 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
A48LB | 1700 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
A50LB | 1400 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
A55LB | 1000 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
A60LB | 550 | 820 | 245 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
A65LB | 300 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
A68LB | 250 | 840 | 245 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
1トリップ、低誤差、トルク再現性±3%
1トリップ、低誤差、トルク再現性±3%
Q1: バルブシャフトスプリングの交換方法(LB、ABモデルのみ)を教えてください。
A: 空気圧ツールの分解チュートリアル | を参照してください。バルブシャフトスプリング取り外し＋取り付け完了工程動画です。
Q2: 工具を操作する際に注意すべきトルク原理は何ですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
Q3: ツールの推奨操作トルクはどれくらいですか?適切なモデルを選択するにはどうすればよいですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。例えば、この工具の最大トルクが40N・mの場合、実使用トルクは30N・m以内に管理されることを推奨します。
例: お客様の実作業要件が 40N・m の場合、工具が安全範囲内で安定して動作し、寿命を延ばすために、A74000ABSF や A74500ABSF などの高トルクモデルにアップグレードすることをお勧めします。
Q4: 正逆方向を切り替えるにはどうすればよいですか?
A: 正逆転スイッチ(R:正転/L:逆転)をゆっくり操作してモーターの回転方向を設定してください。切り替える前にツールを停止することをお勧めします。
Q1: バルブシャフトスプリングの交換方法(LB、ABモデルのみ)を教えてください。
A: 空気圧ツールの分解チュートリアル | を参照してください。バルブシャフトスプリング取り外し＋取り付け完了工程動画です。
Q2: 工具を操作する際に注意すべきトルク原理は何ですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
Q3: ツールの推奨操作トルクはどれくらいですか?適切なモデルを選択するにはどうすればよいですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。例えば、この工具の最大トルクが40N・mの場合、実使用トルクは30N・m以内に管理されることを推奨します。
例: お客様の実作業要件が 40N・m の場合、工具が安全範囲内で安定して動作し、寿命を延ばすために、A74000ABSF や A74500ABSF などの高トルクモデルにアップグレードすることをお勧めします。
Q4: 正逆方向を切り替えるにはどうすればよいですか?
A: 正逆転スイッチ(R:正転/L:逆転)をゆっくり操作してモーターの回転方向を設定してください。切り替える前にツールを停止することをお勧めします。
