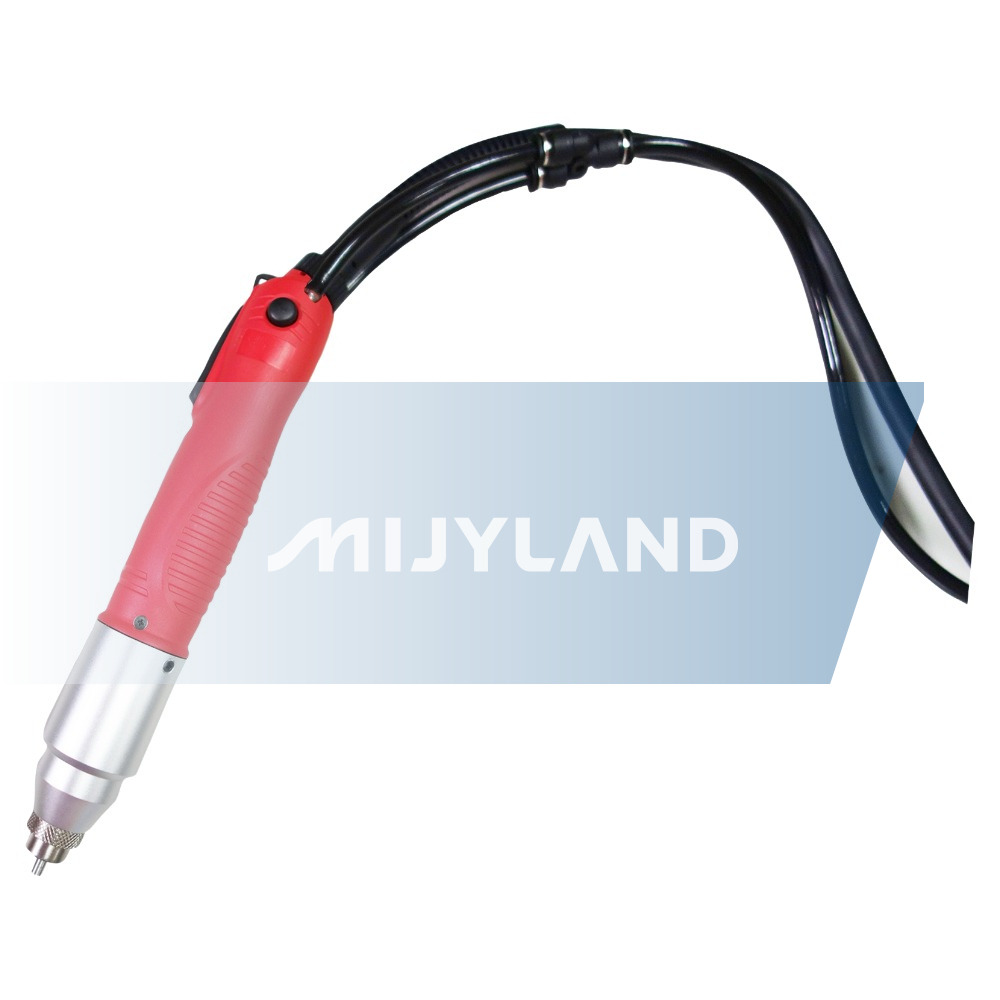

PS10VBL、PS11VBL、PS20VBL、PS21VBL、PS30VBL、PS31VBL、PS32VBL、PS33VBL、P41VBL、PS42VBL、PS45VBL、PS51VBL
自動化された産業ツール
エア吸引式
レンチドライバータイプ
85～600, 600～1400, 1400～2200
0.2～100
| SKU: | |
|---|---|
| 可用性ステータス: | |
| 数量： | |
内蔵エア吸引機構と特許取得済みクラッチを採用し、外部パイプがないため、落下に強く耐久性が高くなります。低騒音、低振動、高精度の特性を持っています。
外部から素早くトルク調整ができ、Z式ネジ自動供給装置を搭載しており、1本1本正確に位置合わせができ、高い作業効率を実現します。
火花と故障率を低減し、安全性とメンテナンスの利便性を向上させ、工具の寿命を延ばします。
省エネと環境保護、火花やカーボンブラシの汚染がなく、長寿命で自動停止機能があり、効率的で安全な使用体験を実現します。
内蔵エア吸引機構と特許取得済みクラッチを採用し、外部パイプがないため、落下に強く耐久性が高くなります。低騒音、低振動、高精度の特性を持っています。
外部から素早くトルク調整ができ、Z式ネジ自動供給装置を搭載しており、1本1本正確に位置合わせができ、高い作業効率を実現します。
火花と故障率を低減し、安全性とメンテナンスの利便性を向上させ、工具の寿命を延ばします。
省エネと環境保護、火花やカーボンブラシの汚染がなく、長寿命で自動停止機能があり、効率的で安全な使用体験を実現します。
モデル | 無負荷速度 | 重さ | 全長 | 直径 | トルク範囲 | 電源 | トルク再現性 | CPK値 (ISO5393要求事項に準拠) | ロックイン能力 | 付属品 | ||
機械歯 | セルフタッピング | ドライバーヘッド仕様 | ||||||||||
回転数 | g | mm | mm | kgf-cm | V(DC) | % | 1/4” | |||||
PS10VBL | 300 | 305 | 207 | 36 | 0.2～2.0 | 12 | ±3 | 1.67 | M1.0～M2.2 | M0.9～M1.7 | #0 | |
PS11VBL | 1000 | 305 | 207 | 36 | 0.2～2.0 | 12 | ±3 | 1.67 | M1.0～M2.2 | M0.9～M1.7 | #0 | |
PS20VBL | 300 | 305 | 207 | 36 | 0.5～5.0 | 12 | ±3 | 1.67 | M1.4～M2.8 | M1.1～M2.3 | #0 | |
PS21VBL | 1000 | 305 | 207 | 36 | 0.5～5.0 | 12 | ±3 | 1.67 | M1.4～M2.8 | M1.1～M2.3 | #0 | |
PS30VBL | 300 | 305 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS31VBL | 1000 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS32VBL | 1400 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS33VBL | 650 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS41VBL | 1000 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5～M4.3 | M2.0～M3.4 | #2 | |
PS42VBL | 1400 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5～M4.3 | M2.0～M3.4 | #2 | |
PS45VBL | 450 | 355 | 207 | 36 | 5.0-25 | 12 | ±3 | 1.67 | M2.8～M4.8 | M2.3～M3.8 | #2 | |
PS51VBL | 1000 | 355 | 207 | 36 | 5.0-30 | 12 | ±3 | 1.67 | M2.8～M5.0 | M2.3～M4.1 | #2 | |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。

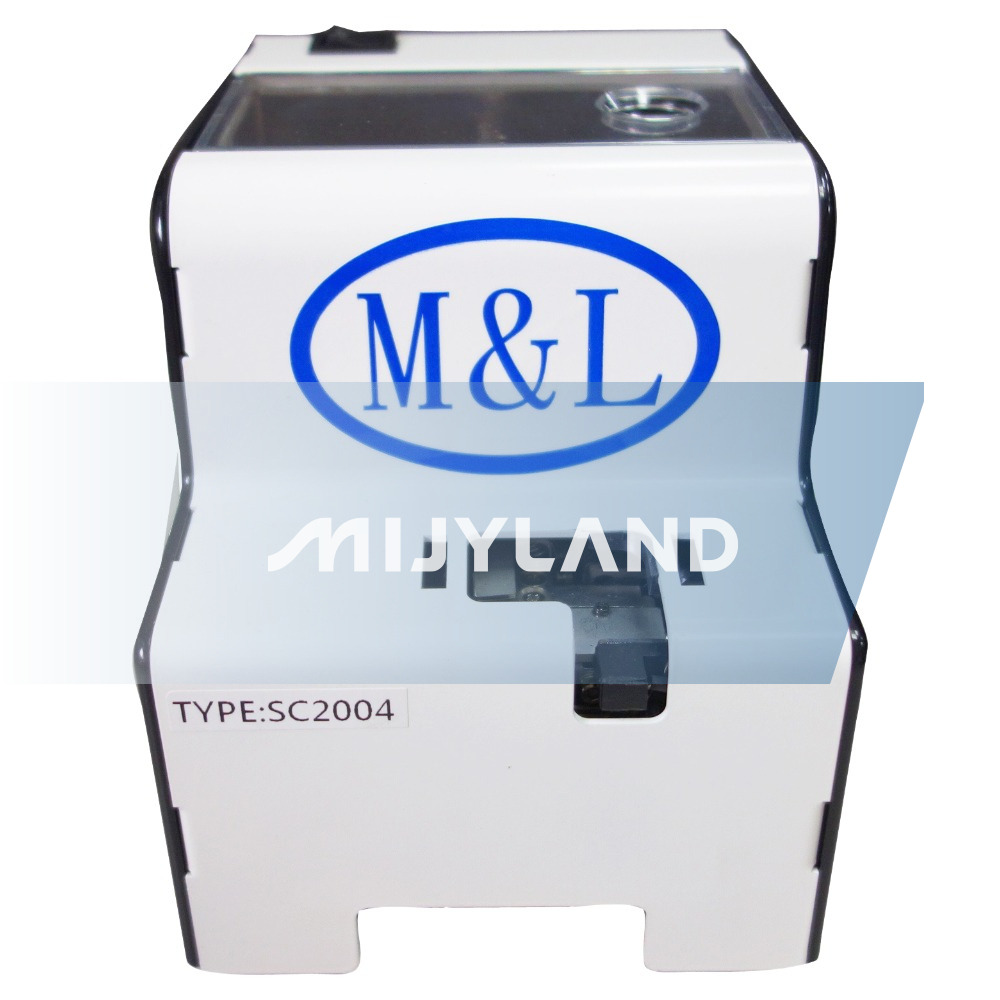

スクリューマシンモデル | 容量 | 重さ | サイズ | 電源 | ネジ全長mm | ネジ頭径 Mm | スクリュー | ||

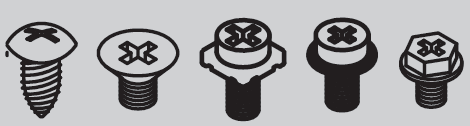

個/分 | g | (D)X(W)X(H)mm | V(AC) | V(DC) | 適用サンプル | 適用仕様 | |||
SC2004 | 40-60 | 250 | 180*125*140 | 100-240 | 12(1A) | < 20 | < 11.5 |
|
|
モデル | 無負荷速度 | 重さ | 全長 | 直径 | トルク範囲 | 電源 | トルク再現性 | CPK値 (ISO5393要求事項に準拠) | ロックイン能力 | 付属品 | ||
機械歯 | セルフタッピング | ドライバーヘッド仕様 | ||||||||||
回転数 | g | mm | mm | kgf-cm | V(DC) | % | 1/4” | |||||
PS10VBL | 300 | 305 | 207 | 36 | 0.2～2.0 | 12 | ±3 | 1.67 | M1.0～M2.2 | M0.9～M1.7 | #0 | |
PS11VBL | 1000 | 305 | 207 | 36 | 0.2～2.0 | 12 | ±3 | 1.67 | M1.0～M2.2 | M0.9～M1.7 | #0 | |
PS20VBL | 300 | 305 | 207 | 36 | 0.5～5.0 | 12 | ±3 | 1.67 | M1.4～M2.8 | M1.1～M2.3 | #0 | |
PS21VBL | 1000 | 305 | 207 | 36 | 0.5～5.0 | 12 | ±3 | 1.67 | M1.4～M2.8 | M1.1～M2.3 | #0 | |
PS30VBL | 300 | 305 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS31VBL | 1000 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS32VBL | 1400 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS33VBL | 650 | 355 | 207 | 36 | 1.0-10 | 12 | ±3 | 1.67 | M1.7～M3.5 | M1.4～M2.9 | #0 | |
PS41VBL | 1000 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5～M4.3 | M2.0～M3.4 | #2 | |
PS42VBL | 1400 | 355 | 207 | 36 | 3.0-17 | 12 | ±3 | 1.67 | M2.5～M4.3 | M2.0～M3.4 | #2 | |
PS45VBL | 450 | 355 | 207 | 36 | 5.0-25 | 12 | ±3 | 1.67 | M2.8～M4.8 | M2.3～M3.8 | #2 | |
PS51VBL | 1000 | 355 | 207 | 36 | 5.0-30 | 12 | ±3 | 1.67 | M2.8～M5.0 | M2.3～M4.1 | #2 | |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
スクリューマシンモデル | 容量 | 重さ | サイズ | 電源 | ネジ全長mm | ネジ頭径 Mm | スクリュー | ||
個/分 | g | (D)X(W)X(H)mm | V(AC) | V(DC) | 適用サンプル | 適用仕様 | |||
SC2004 | 40-60 | 250 | 180*125*140 | 100-240 | 12(1A) | < 20 | < 11.5 |
|
|
効率/寿命:ブラシレスは効率が高く、サイズが小さく、軽量で、寿命が長く、温度上昇が低くなります。
騒音/火花:ブラシレスは低騒音で火花が発生しないため、静かでクリーンな作業場に適しています。
メンテナンスコスト:ブラシはカーボンブラシを定期的に交換する必要があります。ブラシレスタイプは基本的にメンテナンスフリーです。
ブラシ付きモーター | ブラシレスモーター | |
制御面 | 単純 | 複雑な |
周囲温度 | 高温に耐えられない | 高温耐性 |
効率 | 低 | 高 |
カーボンブラシ | 定期的な清掃/交換が必要 | カーボンブラシなし |
維持する | 定期的なメンテナンスが必要です | 免 |
モーター容積 | 大 | 小 |
重さ | 重 | 輕 |
人生 | 低 | 高 |
モーター温度上昇 | 高 | 低 |
トルク | 小 | 大 |
ノイズ | 大 | 小 |
スパーク | 大 | 無 |
効率/寿命:ブラシレスは効率が高く、サイズが小さく、軽量で、寿命が長く、温度上昇が低くなります。
騒音/火花:ブラシレスは低騒音で火花が発生しないため、静かでクリーンな作業場に適しています。
メンテナンスコスト:ブラシはカーボンブラシを定期的に交換する必要があります。ブラシレスタイプは基本的にメンテナンスフリーです。
ブラシ付きモーター | ブラシレスモーター | |
制御面 | 単純 | 複雑な |
周囲温度 | 高温に耐えられない | 高温耐性 |
効率 | 低 | 高 |
カーボンブラシ | 定期的な清掃/交換が必要 | カーボンブラシなし |
維持する | 定期的なメンテナンスが必要です | 免 |
モーター容積 | 大 | 小 |
重さ | 重 | 輕 |
人生 | 低 | 高 |
モーター温度上昇 | 高 | 低 |
トルク | 小 | 大 |
ノイズ | 大 | 小 |
スパーク | 大 | 無 |

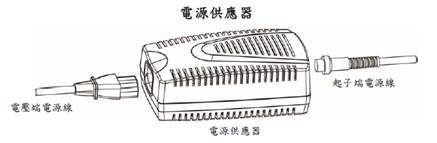

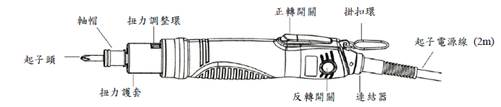

設置と準備:電動ドライバーと付属品に損傷がないことを確認し、電源コードを接続し、該当するドライバーのビットとネジの仕様を確認します。
トルクの調整：締めすぎや締めすぎを避けるために、外部トルク調整器を介して必要なトルクを設定します。

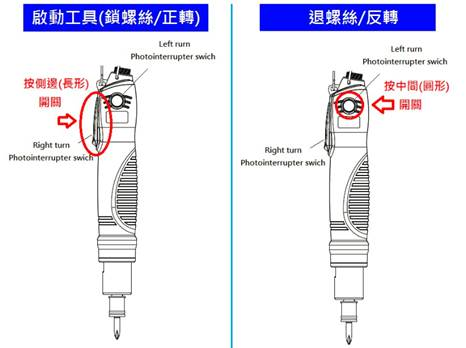

動作モードを選択します。長いスイッチを押すと正転モードになり、ネジがロックされ、丸いスイッチを押すと逆回転モードになり、ネジを取り外します。
正転・ロックネジ：側面の長いスイッチを押すと正転モードになります。
逆転/ネジを外す:中央の円形スイッチを押すと、ツールは逆転モードに入ります。
【左右利き対応】左右利きの操作をサポートし、個人の習慣に合わせて持ち方を調整できます。
右手での操作 | 左手操作 | ||
正転・止めネジ | 逆に回す/緩める | 正転・止めネジ | 逆に回す/緩める |
 |  |  |  |
 | |||
設置と準備:電動ドライバーと付属品に損傷がないことを確認し、電源コードを接続し、該当するドライバーのビットとネジの仕様を確認します。
トルクの調整：締めすぎや締めすぎを避けるために、外部トルク調整器を介して必要なトルクを設定します。
動作モードを選択します。長いスイッチを押すと正転モードになり、ネジがロックされ、丸いスイッチを押すと逆回転モードになり、ネジを取り外します。
正転・ロックネジ：側面の長いスイッチを押すと正転モードになります。
逆転/ネジを外す:中央の円形スイッチを押すと、ツールは逆転モードに入ります。
【左右利き対応】左右利きの操作をサポートし、個人の習慣に合わせて持ち方を調整できます。
右手での操作 | 左手操作 | ||
正転・止めネジ | 逆に回す/緩める | 正転・止めネジ | 逆に回す/緩める |
| | | |
| |||
Q1: 工具が落下した場合、どのような影響がありますか?それを防ぐにはどうすればよいでしょうか？
A: 落としたり、衝撃を与えると破損する可能性があります。安全性と工具の寿命を確保するために、作業中は工具をしっかりと保持するか、不意の落下を防ぐために吊り下げリングを使用してください。
Q2: トルクシースの役割は何ですか?
A: トルクシースはトルク設定を固定することができ、ユーザーによる不適切な調整を回避し、ロック精度と現場管理の一貫性を確保します。
Q3: ツールの推奨使用頻度はどれくらいですか?
A: 間欠運転モード: 起動 1 秒/休止 6 秒 (ON/OFF) を推奨します。モーターの過熱や内部部品の損傷を避けるため、この周波数を超えないようにしてください。適切な休息により工具寿命が延びます。
Q4: ツールの動作中にトルクガードを取り外したり、トルクを調整したりすることはできますか?
A: 工具の作動中にトルクシースを取り外すことは厳禁です。衝撃により工具が破損したり部品が破損する恐れがあります。専門の技術者やトルク試験機をお持ちでない方は、勝手にトルク調整を行わないでください。ご使用前に必ずトルクブーツを締め付けてください。
Q1: 工具が落下した場合、どのような影響がありますか?それを防ぐにはどうすればよいでしょうか？
A: 落としたり、衝撃を与えると破損する可能性があります。安全性と工具の寿命を確保するために、作業中は工具をしっかりと保持するか、不意の落下を防ぐために吊り下げリングを使用してください。
Q2: トルクシースの役割は何ですか?
A: トルクシースはトルク設定を固定することができ、ユーザーによる不適切な調整を回避し、ロック精度と現場管理の一貫性を確保します。
Q3: ツールの推奨使用頻度はどれくらいですか?
A: 間欠運転モード: 起動 1 秒/休止 6 秒 (ON/OFF) を推奨します。モーターの過熱や内部部品の損傷を避けるため、この周波数を超えないようにしてください。適切な休息により工具寿命が延びます。
Q4: ツールの動作中にトルクガードを取り外したり、トルクを調整したりすることはできますか?
A: 工具の作動中にトルクシースを取り外すことは厳禁です。衝撃により工具が破損したり部品が破損する恐れがあります。専門の技術者やトルク試験機をお持ちでない方は、勝手にトルク調整を行わないでください。ご使用前に必ずトルクブーツを締め付けてください。
