QG-PBPシリーズ |ガンタイププレス&トリガー＋プレススタートエアドライバー

  • Q35PBP、QG38PBP、QG41PBP、QG47PBP、QG48PBP、QG50PBP、QG55PBP、QG60PBP、QG65PBP、QG68PBP

  • 航空宇宙産業のツール, 組立ラインツール

  • 自動停止

  • ガン型ドライバー

  • 85～600, 600～1400, 1400～2200

  • 0.2～100, 100～400

SKU:
可用性ステータス:
数量：
バスケット


  • このツールは操作が簡単で、正逆スイッチを片手で切り替えることができ、軽量で合理的なデザインにより重量が 25% 削減されています。

  • 特許取得済みの広いトルク範囲、ビットの迅速な交換、モーターブレードの耐用年数の延長。

  • 高精度の千鳥状トラック クラッチ システムにより、誤差が少なく再現性が高く、正確なロックが実現します。

  • 多方向吸気設計と下部排気機能により柔軟性が向上し、騒音と排気汚染が軽減されます。

モデル

スピード

重さ

長さ

直径

空気圧

最小パイプ径

空気消費量

トルク範囲

正確さ

ロック能力

機械歯

セルフタッピング

回転数

g

mm

mm

kg/cm3

mm

m3/分

kgf-cm

%

QG35PBP

2200

640

180

33

6.0

5.0

0.28

3-20

±3

M2.5～M4.5

M2.0～M3.5

QG38PBP

1800

640

180

33

6.0

5.0

0.28

3-25

±3

M2.5～M4.8

M2.0～M3.8

QG41PBP

1000

640

180

33

6.0

5.0

0.28

5-35

±3

M2.8～M5.0

M2.3～M4.0

QG47PBP

550

640

180

33

6.0

5.0

0.28

10-50

±3

M3.5～M6.0

M2.9～M4.8

QG48PBP

1700

980

215

39

6.0

8.0

0.55

7-50

±3

M3.2～M6.0

M2.6～M4.8

QG50PBP

1400

980

215

39

6.0

8.0

0.55

10-60

±3

M3.5～M6.2

M2.9～M5.0

QG55PBP

1000

980

215

39

6.0

8.0

0.55

12-75

±3

M3.8～M6.8

M3.0～M5.5

QG60PBP

550

980

215

39

6.0

8.0

0.55

30-110

±3

M5.0～M7.7

M4.1～M6.2

QG65PBP

300

1100

215

39

6.0

8.0

0.55

30-180

±3

M5.0～M9.2

M4.1～M7.1

QG68PBP

250

1250

215

39

6.0

8.0

0.55

50-280

±3

M6.0～M10.8

M4.8～M8.6

▲   仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。



ハイテク特許取得済みの交流スイッチング モーターは、同じタイプのモーターよりも 30% 高い馬力を持っています。


83e69470-8695-43c3-896a-29b8555cacae


  • Q1: 空気圧ツールを使用する前に注意すべき安全上の注意点は何ですか?

    A: 操作前および操作中は、ツールが完全に制御可能な状態であることを確認してください。これにより、作業効率が向上するだけでなく、工具の制御不能による事故や損害も回避できます。


  • Q2: 空気圧ツールを落とした場合、どのような影響がありますか?

    A: 突然の落下や衝突により、工具が損傷したり、内部部品の精度に影響を及ぼす可能性があります。安全性と工具寿命を確保するため、作業中は工具を離したり滑ったりしないようにしっかりと保持してください。

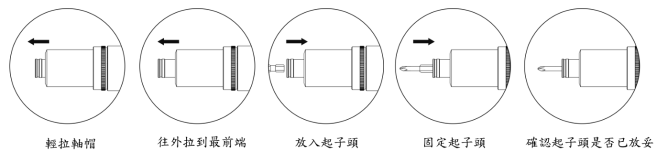

  • Q3: 外部プルシャフトキャップ (QG シリーズに適用) のドライバーヘッドを素早く交換するにはどうすればよいですか?

    A: シャフトキャップをスムーズに引き上げると、ドライバーヘッドを素早く交換できます。

    QGシリーズ

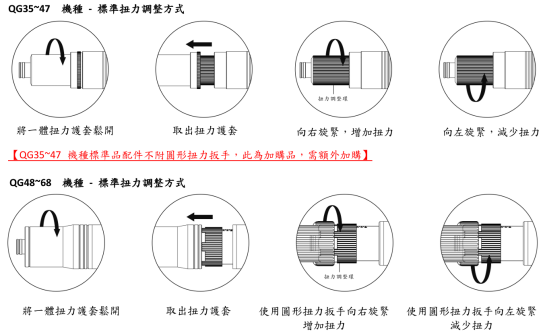

  • Q4: ガンタイプ(QGシリーズに適用)のトルク調整方法を教えてください。

    A：大（きつい）、小（緩め）のトルク調整が簡単です。トルク調整リングを右に回すとトルクが増加します。調整リングを左に回すと緩むとトルクが減少し小さくなります。丸型トルクレンチを使用すると調整が簡単で手間がかかりません。

    QGシリーズ調整トルク
