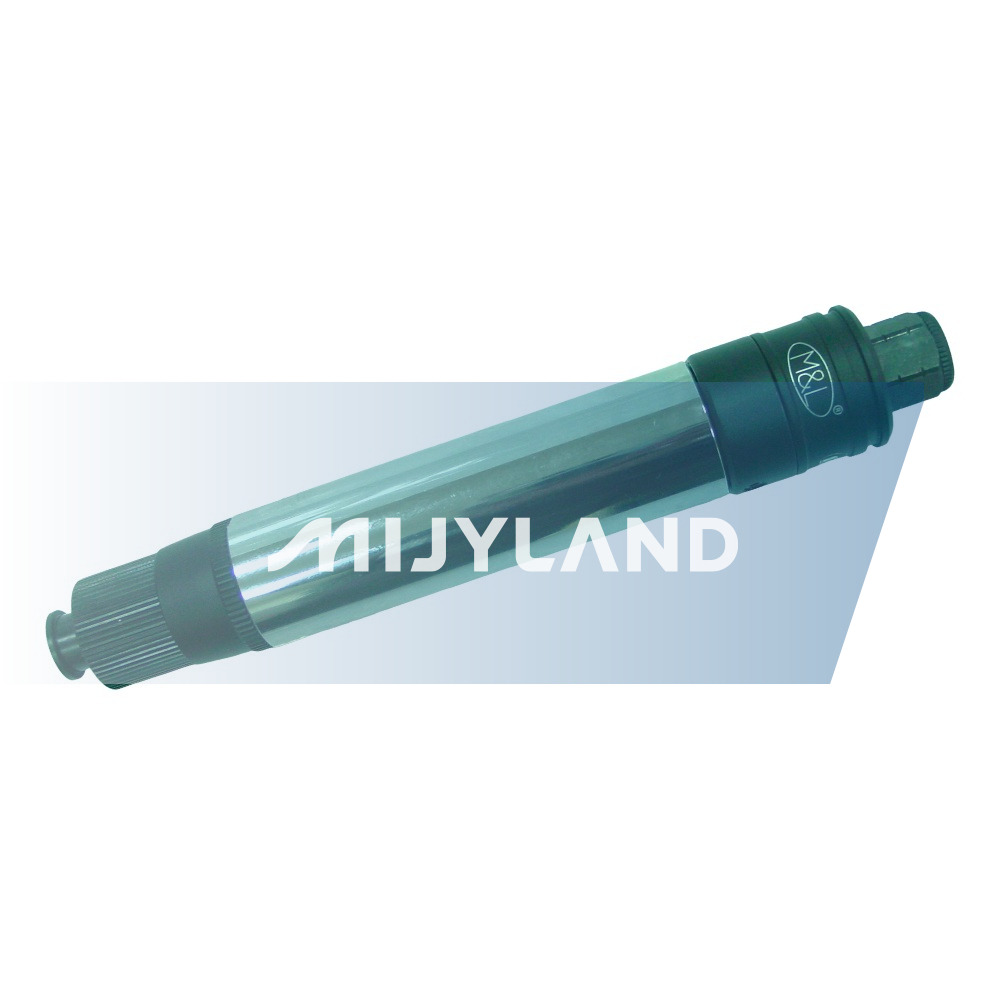

T10MB、T20MB、T30MB、T35MB、T40MB、T45MB、T50MB、T55MB、T60MB、T65MB、T68MB
自動化された産業ツール
自動停止, トルクアシストアーム
自動換気ドライバータイプ
85～600, 600～1400
0.2～100, 100～400
| SKU: | |
|---|---|
| 可用性ステータス: | |
| 数量： | |
ワンホール換気始動方式を採用し、負荷が設定トルク値に達するとエアモーターが自動的に停止し、精度と効率が向上します。
さまざまなトルク サイズがシンプルな色で区別されるため、効果的なトルク品質管理が容易になり、すべての自動ツールに適しています。
トルクは調整可能で、回転調整リングにより、さまざまなニーズに合わせてトルクを簡単に増減できます。
M5信号コネクタにより、ツールの起動・停止を検知し、ネジのロック回数の記録やネジの滑りを検知することができ、作業精度が向上します。
ワンホール換気始動方式を採用し、負荷が設定トルク値に達するとエアモーターが自動的に停止し、精度と効率が向上します。
さまざまなトルク サイズがシンプルな色で区別されるため、効果的なトルク品質管理が容易になり、すべての自動ツールに適しています。
トルクは調整可能で、回転調整リングにより、さまざまなニーズに合わせてトルクを簡単に増減できます。
M5信号コネクタにより、ツールの起動・停止を検知し、ネジのロック回数の記録やネジの滑りを検知することができ、作業精度が向上します。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T10MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
T20MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
T30MB | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
T35MB | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
T38MB | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5～M4.8 | M2.0～M3.8 |
T40MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
T45MB | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
T48MB | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T50MB | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T55MB | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T60MB | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T65MB | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T68MB | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T10MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
T20MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
T30MB | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
T35MB | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
T38MB | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5～M4.8 | M2.0～M3.8 |
T40MB | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
T45MB | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
T48MB | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T50MB | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T55MB | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T60MB | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T65MB | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T68MB | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【注記】
シンボル | 部品名 |
P | 空気圧源 |
A | 水フィルター |
B | 圧力調整弁 |
C | オイラー |
D | 電磁弁 |
E | クイックエキゾーストバルブ |
F | M5圧力センサー |
S | 空気圧ドライバー |
X1 | 1/4 インチ PT シルバー六角排気穴 |
X2 | 1/4 インチ PT 黒六角形エアインレット |
M5 | M5信号穴 |
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【注記】
シンボル | 部品名 |
P | 空気圧源 |
A | 水フィルター |
B | 圧力調整弁 |
C | オイラー |
D | 電磁弁 |
E | クイックエキゾーストバルブ |
F | M5圧力センサー |
S | 空気圧ドライバー |
X1 | 1/4 インチ PT シルバー六角排気穴 |
X2 | 1/4 インチ PT 黒六角形エアインレット |
M5 | M5信号穴 |
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
