ワンホール換気が開始され、正転のみ（ロックネジ）、クラッチトリップなし、設定トルク値に達するとエアモーターは自動的に停止します。
鉄製の中外シートを採用しており、自動機での使用に適しており、安定した動作が得られます。
外部調整可能な設計により、エンジニアはトルクを簡単に調整でき、調整リングでトルクの増減を制御できます。
M5信号穴は工具の起動・停止を検出し、ネジのロック回数の記録やネジの滑り検知に使用します。
 |
loading
T10MBD、T20MBD、T30MBD、T35MBD、T38MBD、T40MBD、T45MBD、T48MBD、T50MBD、T55MBD、T60MBD、T65MBD、T68MBD
自動化された産業ツール
手動停止

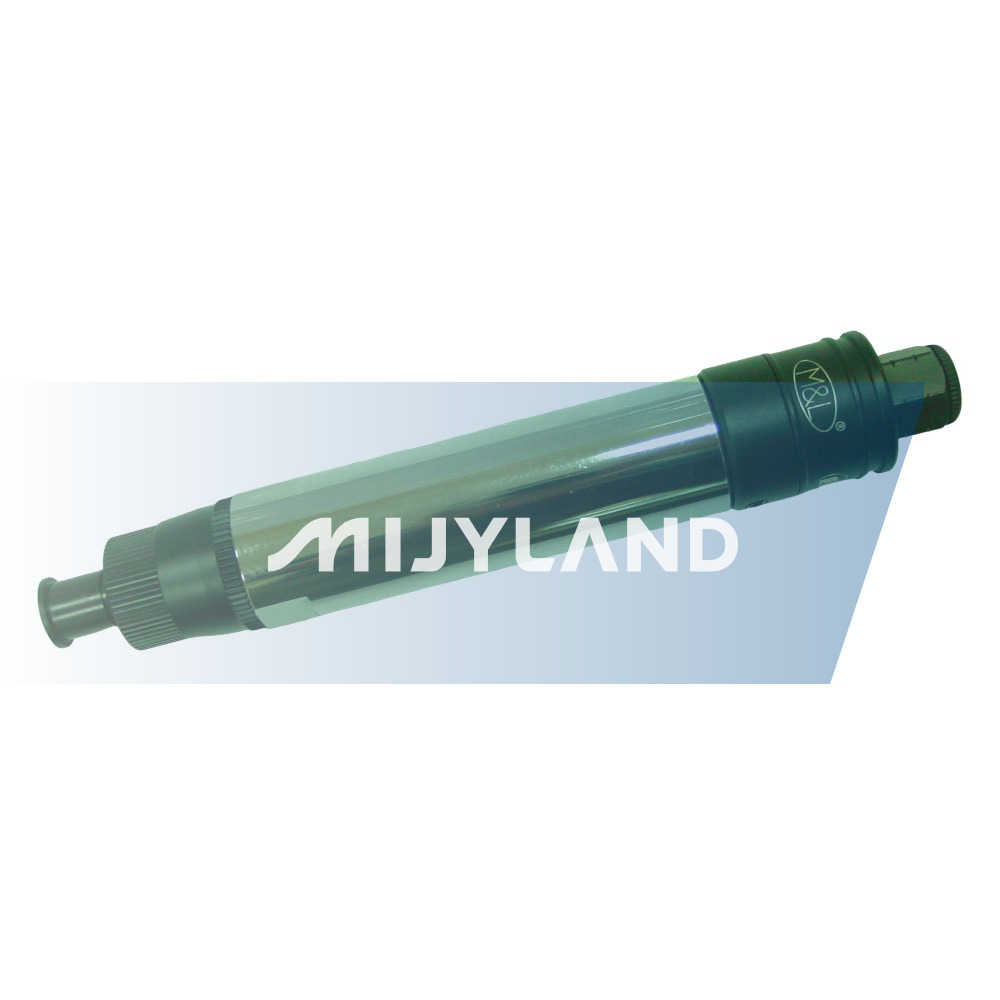

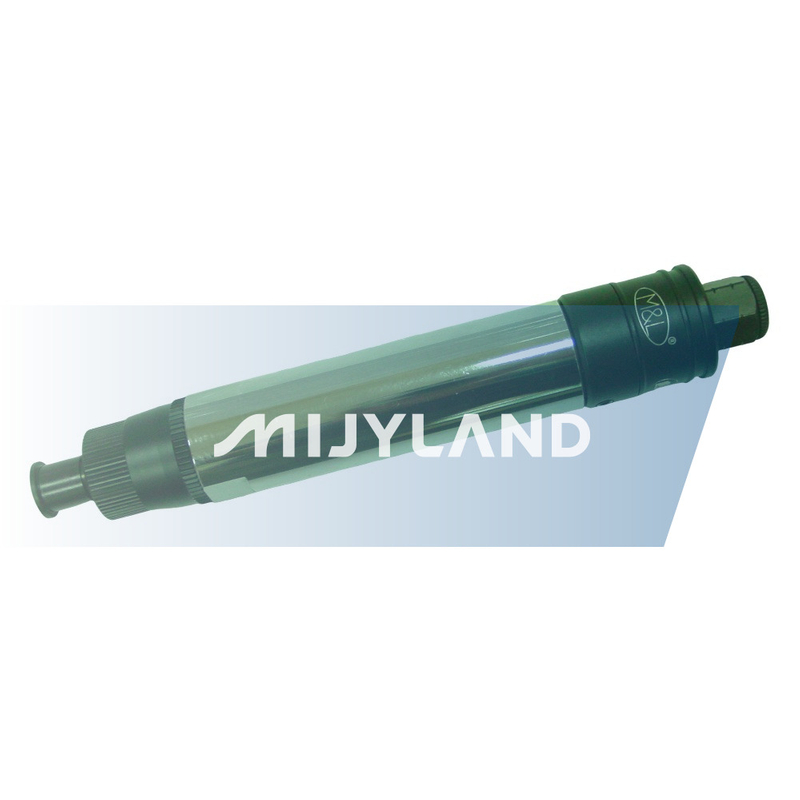

自動換気ドライバータイプ
| SKU: | |
|---|---|
| 可用性ステータス: | |
| 数量： | |
ワンホール換気が開始され、正転のみ（ロックネジ）、クラッチトリップなし、設定トルク値に達するとエアモーターは自動的に停止します。
鉄製の中外シートを採用しており、自動機での使用に適しており、安定した動作が得られます。
外部調整可能な設計により、エンジニアはトルクを簡単に調整でき、調整リングでトルクの増減を制御できます。
M5信号穴は工具の起動・停止を検出し、ネジのロック回数の記録やネジの滑り検知に使用します。
ワンホール換気が開始され、正転のみ（ロックネジ）、クラッチトリップなし、設定トルク値に達するとエアモーターは自動的に停止します。
鉄製の中外シートを採用しており、自動機での使用に適しており、安定した動作が得られます。
外部調整可能な設計により、エンジニアはトルクを簡単に調整でき、調整リングでトルクの増減を制御できます。
M5信号穴は工具の起動・停止を検出し、ネジのロック回数の記録やネジの滑り検知に使用します。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T10MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
T20MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
T30MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
T35MBD | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
T38MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5～M4.8 | M2.0～M3.8 |
T40MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
T45MBD | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
T48MBD | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T50MBD | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T55MBD | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T60MBD | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T65MBD | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T68MBD | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T10MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 0.5～2 | ±3 | M1.4-M2.2 | M1.1～M1.7 |
T20MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.20 | 1-8 | ±3 | M1.7～M3.4 | M1.4～M2.7 |
T30MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-17 | ±3 | M2.5～M4.3 | M2.0～M3.4 |
T35MBD | 2200 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-20 | ±3 | M2.5～M4.5 | M2.0～M3.5 |
T38MBD | 1800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 3-25 | ±3 | M2.5～M4.8 | M2.0～M3.8 |
T40MBD | 1000 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.28 | 5-30 | ±3 | M2.8～M5.0 | M2.3～M4.1 |
T45MBD | 800 | 620 | 180 | 30 | 28 | 6.0 | 5.0 | 0.30 | 8-40 | ±3 | M3.4～M5.6 | M2.7～M4.5 |
T48MBD | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T50MBD | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T55MBD | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T60MBD | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T65MBD | 300 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T68MBD | 250 | 1200 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【注記】
シンボル | 部品名 |
P | 空気圧源 |
A | 水フィルター |
B | 圧力調整弁 |
C | オイラー |
D | 電磁弁 |
E | クイックエキゾーストバルブ |
F | M5圧力センサー |
S | 空気圧ドライバー |
X1 | 1/4インチPTシルバー六角排気穴 |
X2 | 1/4インチ PTブラック六角形エアインレット |
M5 | M5信号穴 |
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【注記】
シンボル | 部品名 |
P | 空気圧源 |
A | 水フィルター |
B | 圧力調整弁 |
C | オイラー |
D | 電磁弁 |
E | クイックエキゾーストバルブ |
F | M5圧力センサー |
S | 空気圧ドライバー |
X1 | 1/4インチPTシルバー六角排気穴 |
X2 | 1/4インチ PTブラック六角形エアインレット |
M5 | M5信号穴 |
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
Q1: 工具を操作する際に注意すべきトルク原理は何ですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
Q2: ツールの動作中に回転方向を直接切り替えることはできますか?
A: これはお勧めできません。動作を停止せずに正逆転を切り替えると、モーターの破損や工具の寿命低下の原因となります。正しい方法は、動作を停止してから正逆スイッチで回転方向を変えることです。
Q3: 湿気の多い環境は空気圧ツールに影響を与えますか?
A: はい。湿気の多い場所や湿度の高い天候では、水蒸気が工具の内部に侵入しやすくなり、工具の性能や寿命に影響を与える可能性があります。ツールの正常な動作を保証するために、エア供給を乾燥した状態に保つために必ずエアドライヤと併用してください。
Q4：純正以外の管継手は使用できますか？
A: お勧めしません。社外品のパイプ継手は品質にばらつきがあり、エア入口ナットがロックしすぎて滑りやエア漏れ、部品の破損などが発生し、工具の寿命や作業の安全性に影響を与える可能性があります。
Q1: 工具を操作する際に注意すべきトルク原理は何ですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
Q2: ツールの動作中に回転方向を直接切り替えることはできますか?
A: これはお勧めできません。動作を停止せずに正逆転を切り替えると、モーターの破損や工具の寿命低下の原因となります。正しい方法は、動作を停止してから正逆スイッチで回転方向を変えることです。
Q3: 湿気の多い環境は空気圧ツールに影響を与えますか?
A: はい。湿気の多い場所や湿度の高い天候では、水蒸気が工具の内部に侵入しやすくなり、工具の性能や寿命に影響を与える可能性があります。ツールの正常な動作を保証するために、エア供給を乾燥した状態に保つために必ずエアドライヤと併用してください。
Q4：純正以外の管継手は使用できますか？
A: お勧めしません。社外品のパイプ継手は品質にばらつきがあり、エア入口ナットがロックしすぎて滑りやエア漏れ、部品の破損などが発生し、工具の寿命や作業の安全性に影響を与える可能性があります。
