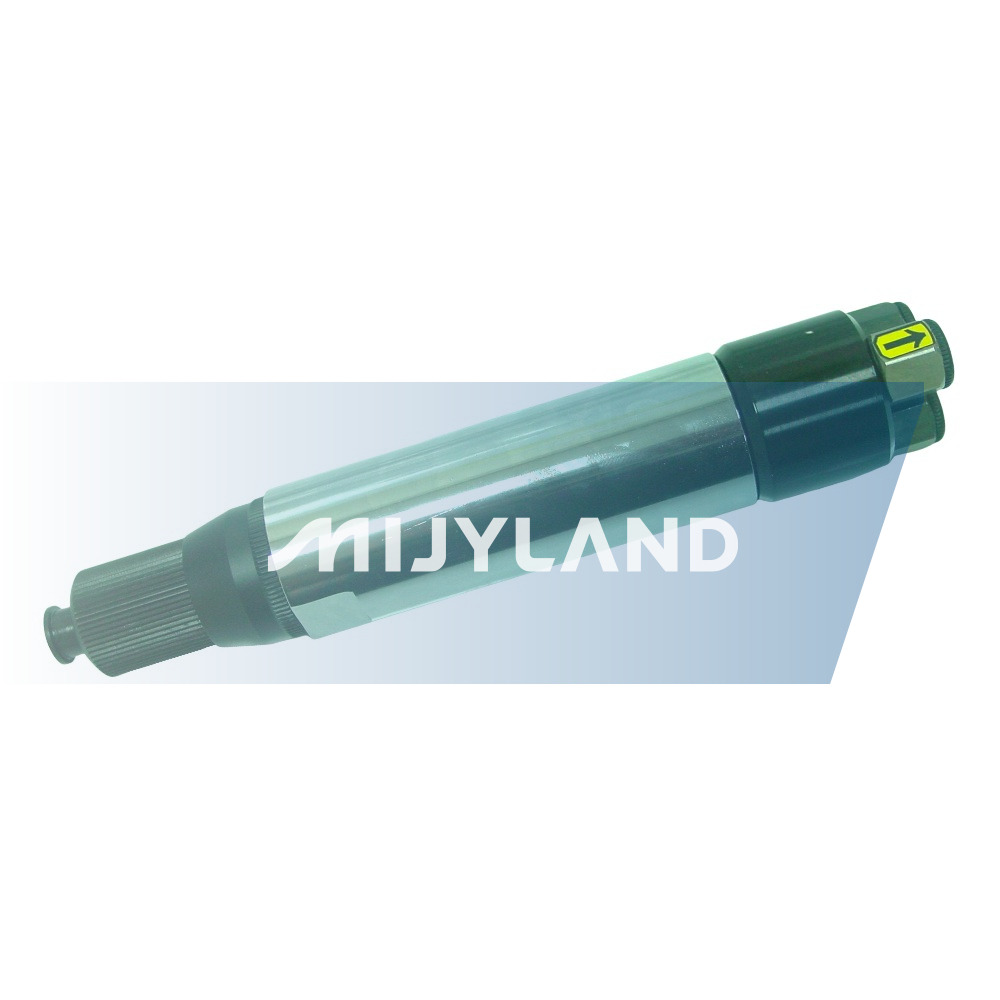

T480MPRB、T500MPRB、T550MPRB、T600MPRB、T650MPRB、T68MPRB
自動化された産業ツール
自動停止
自動換気ドライバータイプ
85～600, 600～1400, 1400～2200
0.2～100, 100～400
| SKU: | |
|---|---|
| 可用性ステータス: | |
| 数量： | |
負荷があらかじめ設定されたトルク値に達すると、エアモーターは自動的に動作を停止し、効率と精度が向上します。
自動正逆切替機能を搭載しており、大型自動化ツールに適しており、運用の自由度が高くなります。
外部調整可能なトルクリングにより、トルクを簡単に調整でき、トルク設定を正確に制御できます。
工具の起動・停止を検知できるため、ねじ締め回数の記録やねじの滑り検知に適しています。
負荷があらかじめ設定されたトルク値に達すると、エアモーターは自動的に動作を停止し、効率と精度が向上します。
自動正逆切替機能を搭載しており、大型自動化ツールに適しており、運用の自由度が高くなります。
外部調整可能なトルクリングにより、トルクを簡単に調整でき、トルク設定を正確に制御できます。
工具の起動・停止を検知できるため、ねじ締め回数の記録やねじの滑り検知に適しています。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T480MPRB | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T500MPRB | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T550MPRB | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T600MPRB | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T650MPRB | 300 | 1200 | 225 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T680MPRB | 250 | 1200 | 225 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
モデル | 無負荷速度 | 重さ | サイズ | 空気圧 | 最小パイプ径 | 空気消費量 | トルク範囲 | 正確さ | ロック能力 | |||
A | B | C | 機械歯 | セルフタッピング | ||||||||
回転数 | g | mm | mm | mm | kg/cm3 | mm | m3/分 | kgf-cm | % | |||
T480MPRB | 1700 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 5-45 | ±3 | M2.8～M5.8 | M2.3～M4.5 |
T500MPRB | 1400 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-50 | ±3 | M3.2～M6.0 | M2.6～M4.8 |
T550MPRB | 1000 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 7-65 | ±3 | M3.2～M6.5 | M2.6～M5.2 |
T600MPRB | 550 | 1150 | 215 | 40 | 37 | 6.0 | 8.0 | 0.55 | 15-95 | ±3 | M4.0～M7.2 | M3.3～M6.0 |
T650MPRB | 300 | 1200 | 225 | 40 | 37 | 6.0 | 8.0 | 0.55 | 30-180 | ±3 | M5.0～M9.2 | M4.1～M7.1 |
T680MPRB | 250 | 1200 | 225 | 40 | 37 | 6.0 | 8.0 | 0.55 | 50-280 | ±3 | M6.0～M10.8 | M4.8～M8.6 |
▲ 仕様は予告なく変更する場合がございます。
★【カスタマイズ】お客様のニーズに応じて専用仕様をカスタマイズできます。詳細はお問い合わせください。
★【ヒント】トルク値の範囲は参考値であり、実際のトルク性能は使用条件や環境により異なる場合があります。
★【ヒント】部品の耐久性を確保し、工具の寿命を延ばすために、動作中の作業トルクは工具の最大トルク値の70％を超えないようにすることをお勧めします。最大トルクで長時間使用すると、部品の摩耗が促進され、工具寿命が低下する可能性があります。この原則は、適切なモデルを選択するための重要な基礎としても使用できます。
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【注意】三穴工具の黒いエア導入穴は正吸気用（ネジをロックする）、黒いエア導入穴はエア導入逆回転用（ネジを外す）、銀色のエア導入穴は排気用です。吸排気方向を逆にするとモーターの動作に影響を与えます。
【注記】
| シンボル | 部品名 |
| P | 空気圧源 |
| A | 水フィルター |
| B | 圧力調整弁 |
| C | オイラー |
| D | 電磁弁 |
| E | クイックエキゾーストバルブ |
| F | M5圧力センサー |
| S | 空気圧ドライバー |
| X1 | 1/4インチPTシルバー六角排気穴 |
| X2 | 1/4インチ PT ブラック六角エアインレット (ロック) |
X3 | 1/4インチ PT ブラック六角形エアインレット (格納時) |
| M5 | M5信号穴 |
PLC オートメーション ツールを M5 信号穴に接続して、正確なトルク制御を実現し、フローティング ロック、スライド歯、またはロックの紛失を防ぐことができます。
負荷があらかじめ設定されたトルク値に達すると、空気圧ドライバーのクラッチが作動し、モーターは自動的に停止します。
パイプラインを構成する場合、水フィルター、圧力調整バルブ、オイルインジェクターなどの機器を設置する必要があります。
空気圧配管径と使用空気圧の選定は、エアドライバーの仕様表をご参照ください。
自動ツールを設置するときは、ツールがパイプラインの空気圧によって干渉されないように、急速排気バルブを取り付ける必要があります。
圧力センサーを使用して、エアドライバーの M5 信号コネクタに接続します。
【注意】三穴工具の黒いエア導入穴は正吸気用（ネジをロックする）、黒いエア導入穴はエア導入逆回転用（ネジを外す）、銀色のエア導入穴は排気用です。吸排気方向を逆にするとモーターの動作に影響を与えます。
【注記】
| シンボル | 部品名 |
| P | 空気圧源 |
| A | 水フィルター |
| B | 圧力調整弁 |
| C | オイラー |
| D | 電磁弁 |
| E | クイックエキゾーストバルブ |
| F | M5圧力センサー |
| S | 空気圧ドライバー |
| X1 | 1/4インチPTシルバー六角排気穴 |
| X2 | 1/4インチ PT ブラック六角エアインレット (ロック) |
X3 | 1/4インチ PT ブラック六角形エアインレット (格納時) |
| M5 | M5信号穴 |
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
P1はドライバー起動時にM5信号穴で検出される圧力を示します。
P0はトルクが目標値に達するとM5信号穴がエア圧力をオンからオフに切り替え、圧力値がゼロになることを意味します。
圧力スイッチ P1、P0 がそれぞれ On、Off を表示し、PLC に通知されます。
Ts1 が公差域未満である場合はフローティングロックを意味し、Ts2 はロック公差域内である場合はロックが完了していることを示し、Ts3 が公差域より大きい場合はねじが滑りていることを示します。
Q1: 運転時の使用トルクはどの範囲まで管理すればよいですか?
A: 部品の耐久性を確保し、工具の寿命を延ばすために、使用中の作業トルクは工具の最大トルク値の 70% を超えないようにすることをお勧めします。この範囲により、部品の損失率が効果的に低減され、工具の安定性が向上します。
